中联重科迪拜展厅效果图
中联重科本次提供两类产品资料：履带剪叉式高空作业平台（ZS0508C、ZS0610C、ZS0612C、ZS1216C）与高空玻璃安装机器人 SR-V800。两类产品都服务于幕墙与门窗的安装、维保和室内高空作业，与迪拜建材展厅基地的玻璃、铝型材、门窗幕墙展区处在同一条施工链上。
以下二十一张图按产品册能支持的用法绘制。前十六张覆盖展厅演示、钢结构、装置区外围、极热工地和坡道。后五张补上产品册里尚未单独画出的行业：成品室内精装、机电安装、轨交车站、航站楼、未硬化场地。防爆区内作业、冷库、船舶、矿山和光伏，产品册没有对应参数，不纳入。设备外形参照产品手册，正式布展以中联重科的深化设计为准。
结论Summary
- 展陈主题是「幕墙与玻璃的高空施工装备」。 剪叉平台解决人员高空作业，SR-V800 解决大板玻璃的吸附、吊装与就位，两者合起来覆盖幕墙安装与维保的主要高空工序。
- SR-V800 做运行演示。 整机通过宽度 0.83 米、最小通过重量 920 千克，可在展厅内行走，并把一块玻璃安装到幕墙样板段上，是最有说服力的现场演示。
- 室内只升起中小型号，大型号放室外。 ZS0508C、ZS0612C 最大工作高度 6.5 米、7.8 米，可在室内升起演示；ZS1216C 最大工作高度 13.8 米，放室外院落贴近建筑立面演示。
- 与基地其他展区形成施工链。 玻璃展区展示玻璃，铝型材与门窗展区展示框料，中联重科展区展示把它们装到建筑上的设备，客户一次到访看完「材料加安装」。
01展品：两类产品Products
履带剪叉系列（自行走剪叉式高空作业平台）
| 型号 | ZS1216C | ZS0612C | ZS0610C | ZS0508C |
|---|---|---|---|---|
| 最大工作高度 | 13.8 m | 7.8 m | 8.8 m | 6.5 m |
| 最大平台高度 | 11.8 m | 5.8 m | 6.8 m | 4.5 m |
| 工作平台长 × 宽 | 2.3 × 1.12 m | 1.65 × 0.74 m | 1.94 × 0.95 m | 1.29 × 0.7 m |
| 额定载荷 | 350 kg | 230 kg | 250 kg | 240 kg |
| 最大爬坡能力 | 30% | 30% | 30% | 25% |
| 整机重量 | 3,850 kg | 1,900 kg | 1,700 kg | 895 kg |
- 运行高效： 橡胶履带接地压力小、越障能力强；单手柄控制；ZS0612C、ZS1216C 一键快速调平。
- 低拥有成本： 关节免润滑、交流行走电机免维护、抽屉式电池托盘。
- 智能互联： 标配远程监控与租赁管理平台、GPS、倾斜保护、紧急下降与故障诊断。
SR-V800 高空玻璃安装机器人
| 项目 | 参数 |
|---|---|
| 最大吸附载荷 / 最大吊装载荷 | 800 kg / 1,000 kg |
| 吸盘架竖直最大高度 / 水平最大高度 | 3.75 m / 4.65 m |
| 最大工作幅度 | 2.06 m |
| 通过宽度 × 深度 × 高度 | 0.83 × 1.395 × 1.785 m |
| 吸盘架翻转 / 左右侧移 | −70°～+25° / ±650 mm |
| 真空吸盘 | 8 × Φ350 mm |
| 电池 / 电机 | 24V 230Ah 锂电 / 2,500 W |
| 整机重量 | 1,600 kg（最小通过重量 920 kg） |
- 可进楼宇层间作业： 车身紧凑、模块化快拆，可搭乘楼宇电梯进入高层；灰色无痕橡胶履带，室内外通用。
- 一机多能： 玻璃吊装、吸附、转运、安装一体，吊装与吸盘配合实现玻璃空中接力；可选曲面玻璃吸盘、大面板吸盘与龙骨夹爪。
- 安全： 无线遥控、远程故障诊断；紧急停机、车体倾斜报警、防误操作与行走支腿臂架互锁。
02效果图：二十一个场景Renderings

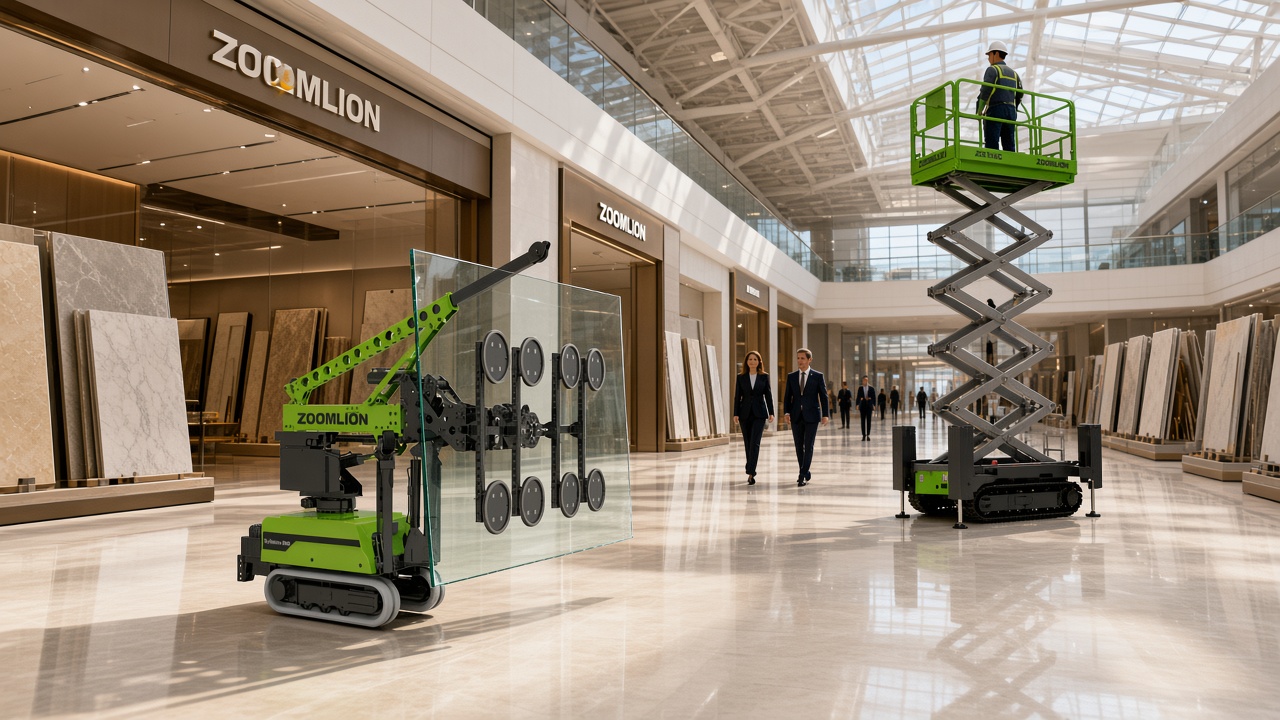

场景一：基地主库通道 · 展区入口
入口处一台升起的剪叉平台形成高度标识，SR-V800 吸附一块玻璃面板静态陈列，引导客户进入展区。
场景二：玻璃展区 · 安装演示
SR-V800 与玻璃展区相邻布置。支腿撑稳后，把玻璃装入一段约 4 米高、两跨的铝框幕墙样板，再取下复位。客户在围栏外观看。

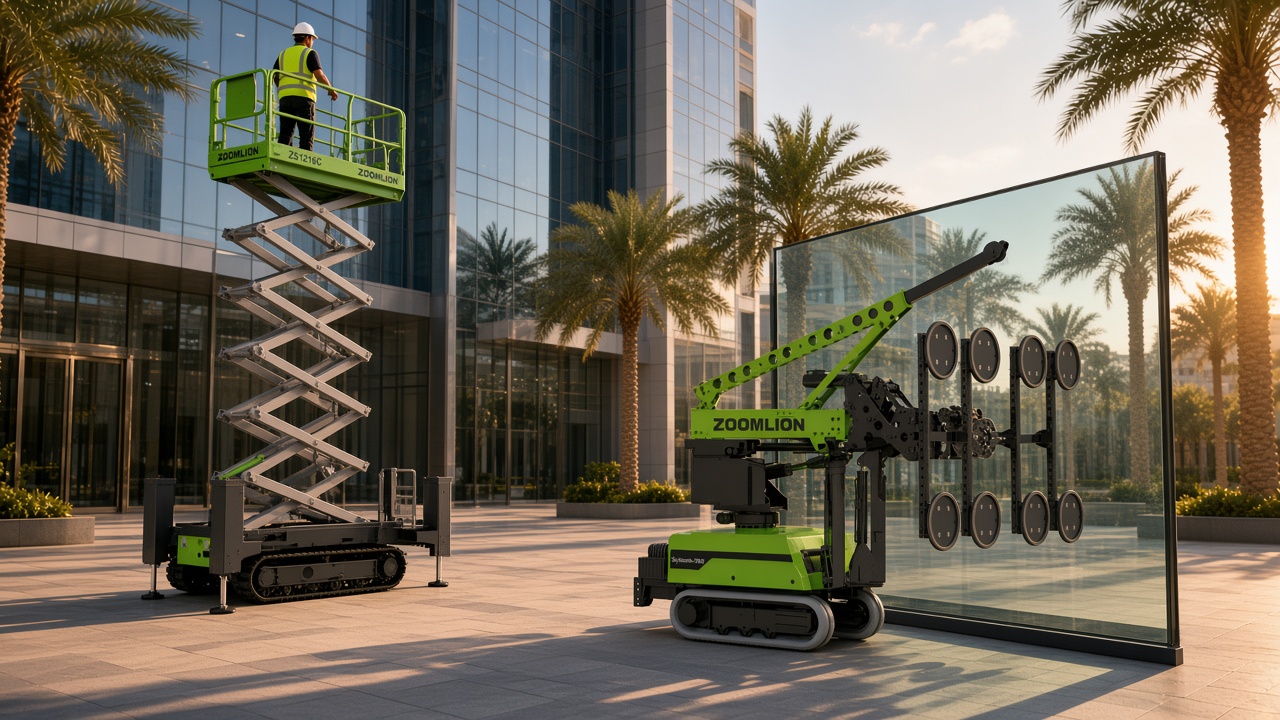

场景三：室外院落 · 幕墙维保
ZS1216C 在室外院落贴近展厅立面升起，演示幕墙清洗、打胶与维修；SR-V800 演示室外转运与吊装，履带适应铺装与坡道。

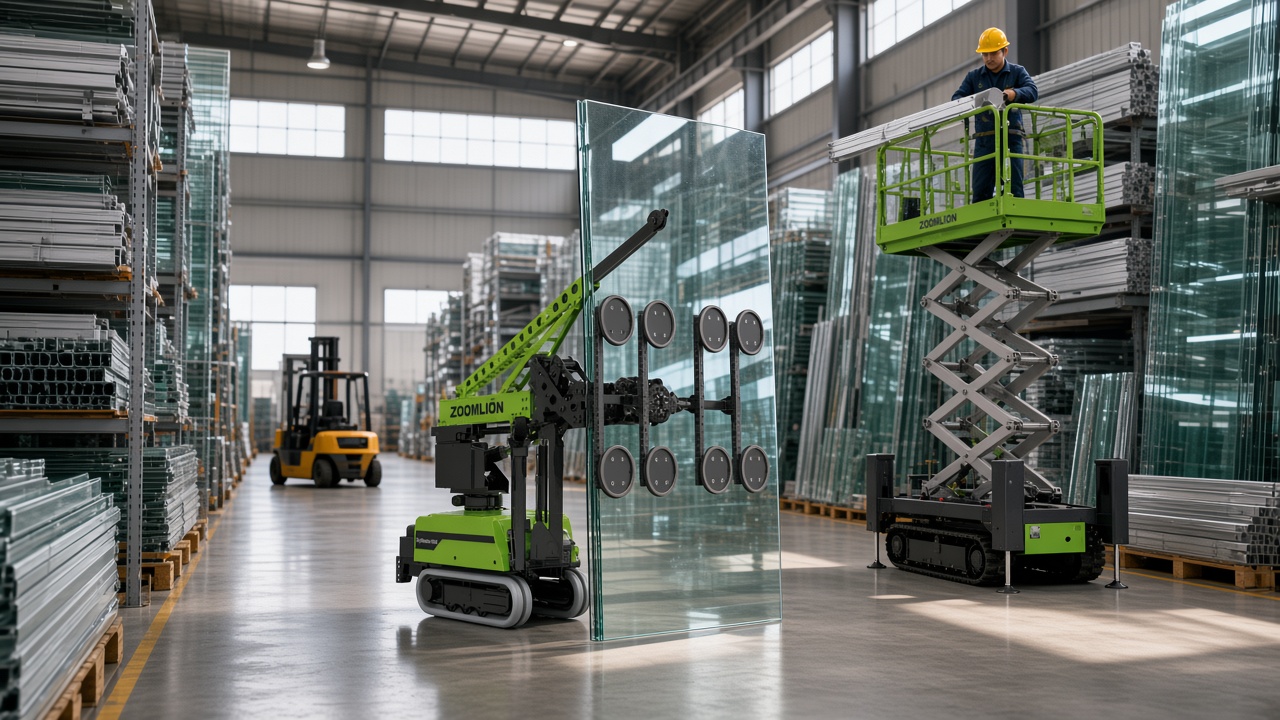

场景四：集采中央仓 · 仓储与交付
中央仓内的高位货架作业与玻璃转运，对应基地集采货物的仓储与交付，也是客户整机提货前的验机场景。

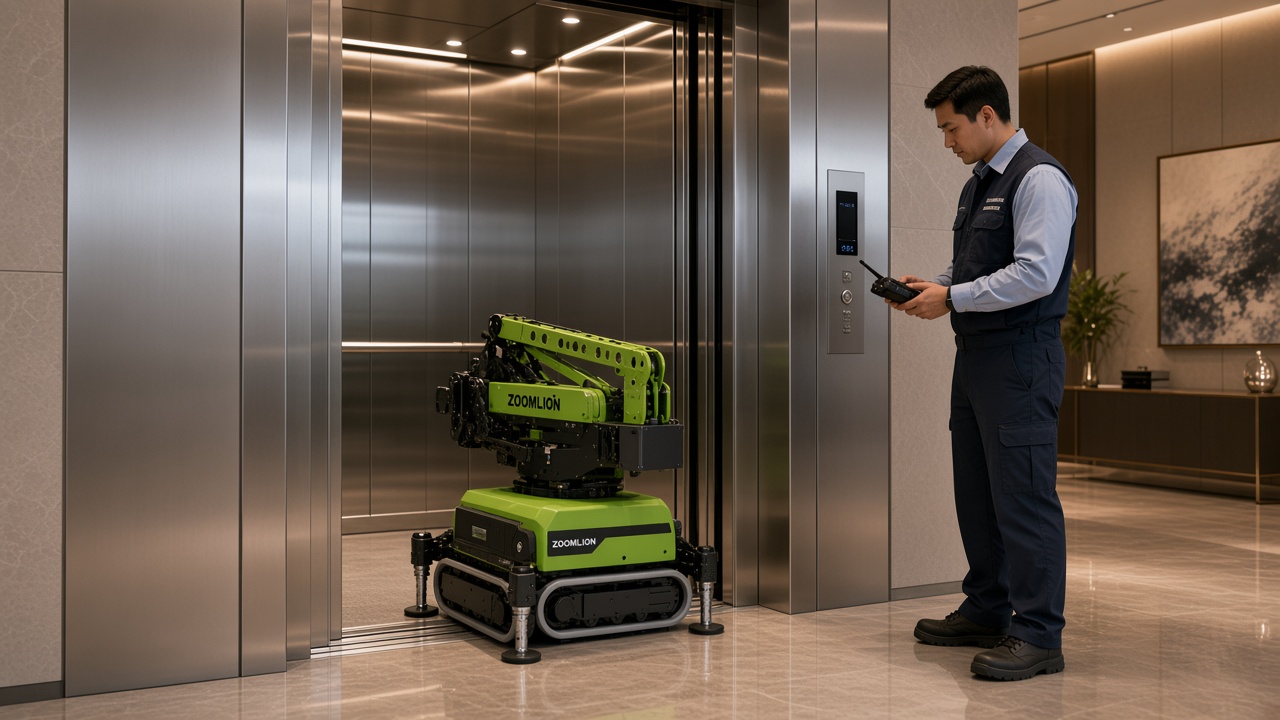

场景五：楼层通行 · 驶入货梯
整机收臂后的通过尺寸为 0.83 × 1.395 × 1.785 米，最小通过重量 920 千克，可搭乘楼宇电梯进入高层。这一幕对应「可进楼宇层间作业」，比展厅内的平地行走更能说明海湾高层项目的进场方式。

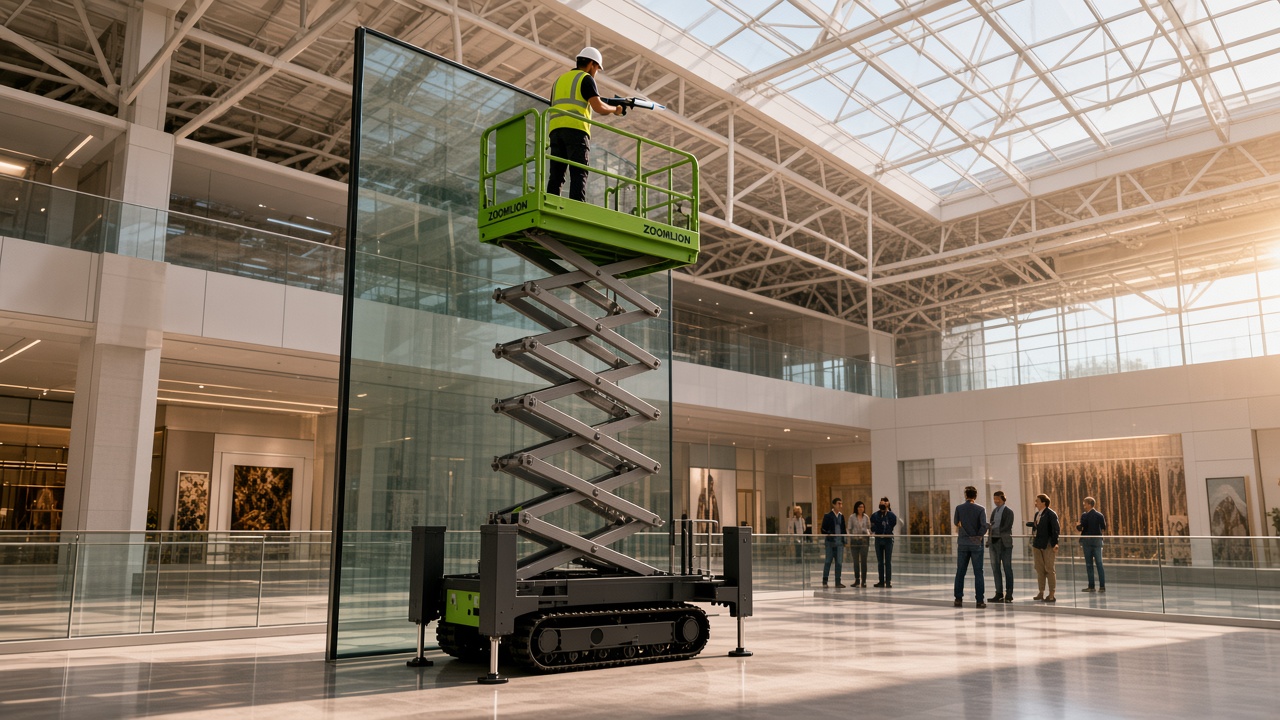

场景六：室内升起 · 中型剪叉
ZS0612C 最大工作高度 7.8 米，可在确认净高后于室内升起。ZS1216C 最大工作高度 13.8 米，只在室外院落升起。室内这一台用来演示人员高空打胶，不与室外大型号重复。
场景七：曲面玻璃 · 可选吸盘
手册中的可选配置包括曲面玻璃吸盘、大面板吸盘与龙骨夹爪。曲面演示单独设一块弧形样板，不与平面幕墙样板混在同一格里反复拆装。
场景八：空中接力 · 吊装交接
吊装与吸盘配合，玻璃从地面交到高处平台。演示时两台设备都支腿撑稳，观众在隔离范围外，玻璃使用钢化或夹胶安全玻璃。
场景九：远程车队 · 租赁管理
展区屏幕对接远程监控与租赁管理平台，标配 GPS、倾斜保护与故障诊断。海湾设备租赁商关心的是车队在不在线、能不能远程看状态，这一幕放在洽谈区，而不是再放一台机器。

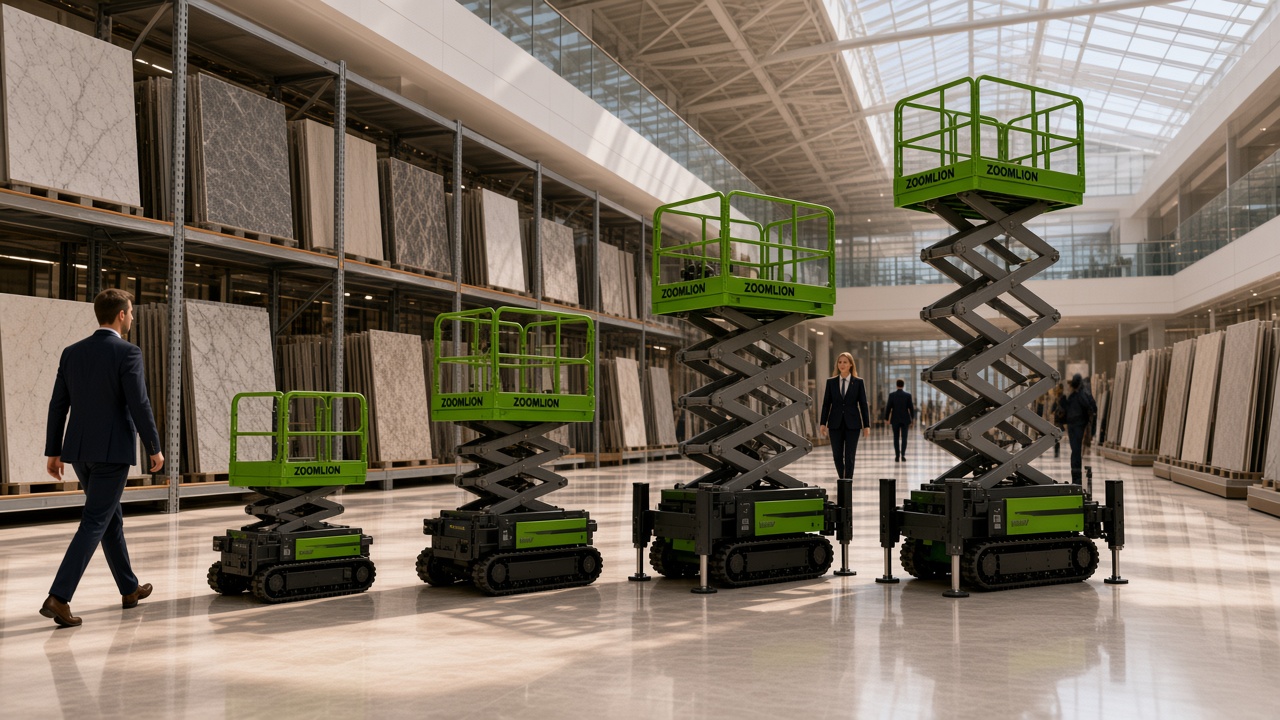

场景十：四型同框 · 剪叉谱系
四台并排只做尺寸对照，室内不高举到各自的最大工作高度。ZS1216C 的 13.8 米仍在室外院落演示。各型号最大平台高度以参数表为准。

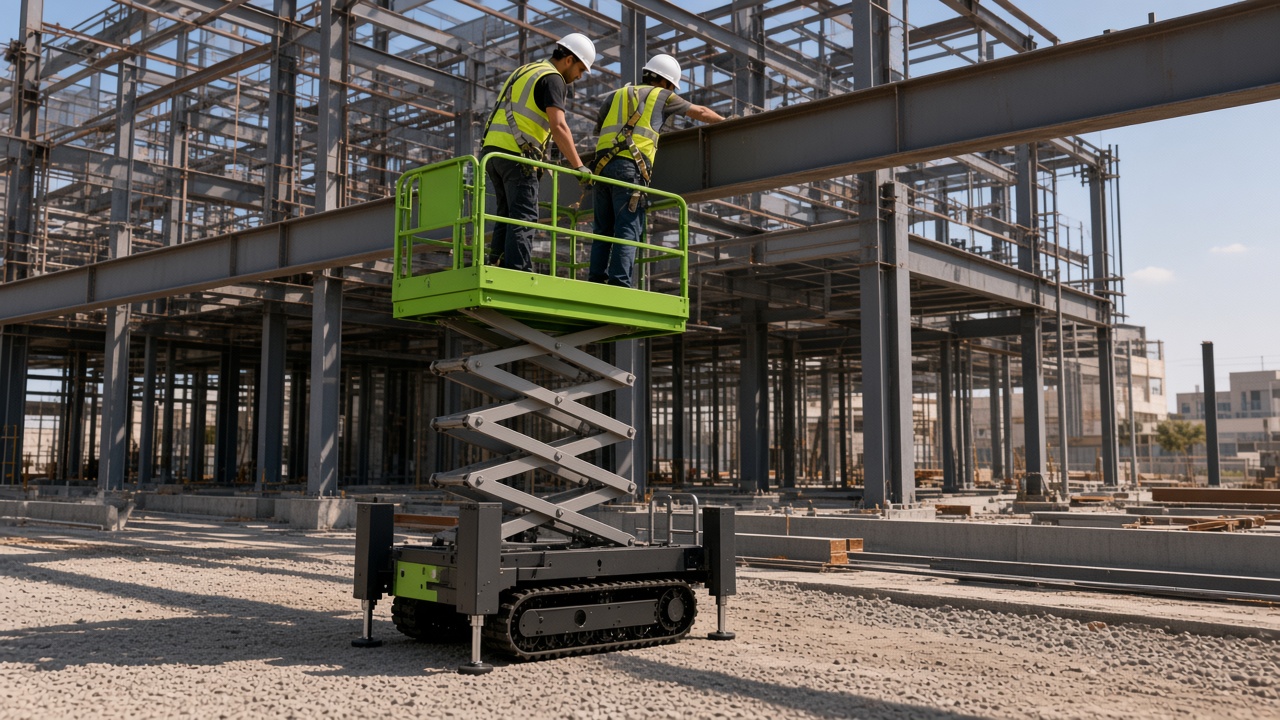

场景十一：钢结构 · 坡地栓接
橡胶履带接地压力小、可越障；ZS1216C 与 ZS0612C 有一键调平，最大爬坡 30%，室外额定 2 人。这一幕对应钢结构安装，放在室外，不在展厅内升起。

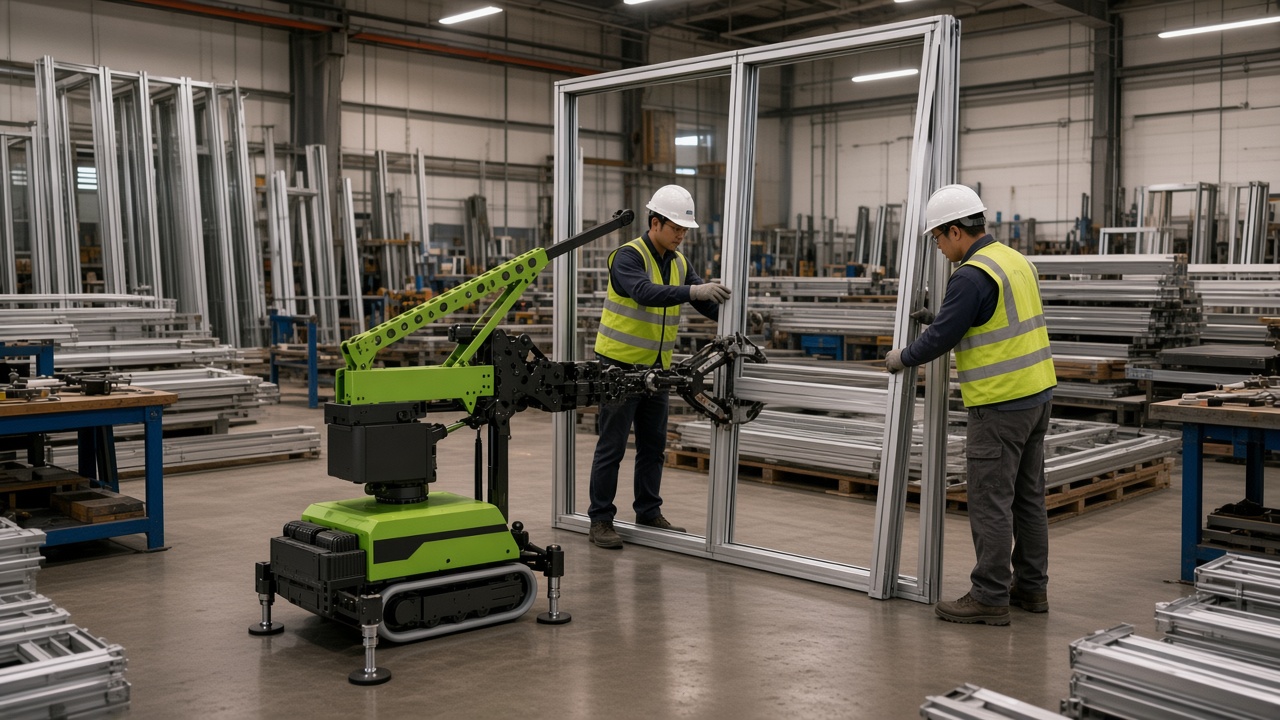

场景十二：龙骨夹爪 · 框料就位
选配功能里的龙骨夹爪与曲面吸盘、大面板吸盘并列。夹爪演示用型材，不用玻璃，对应钢结构与铝框幕墙的立柱就位。

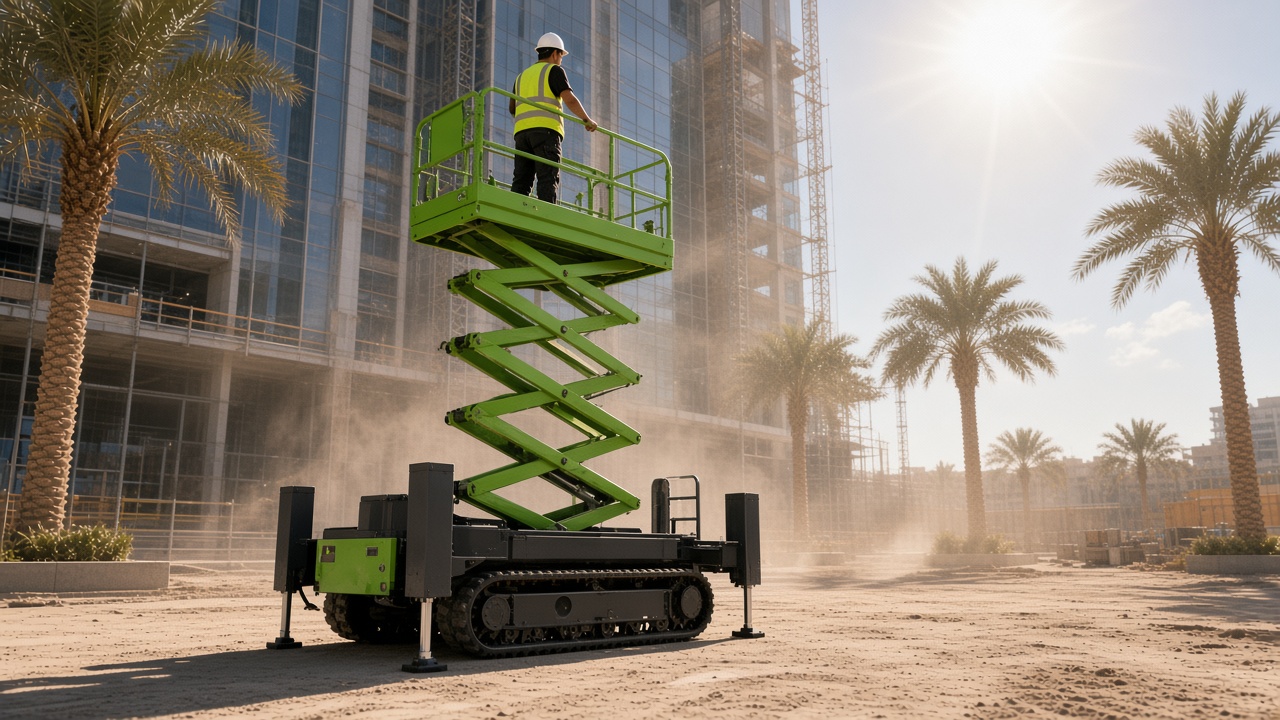

场景十三：极热工地 · 正午室外
产品册没有给出工作温度上限。这一幕只说明履带剪叉在海湾室外工地的用法，连续高温能否作业须向中联重科确认，不把画面当成温度认证。

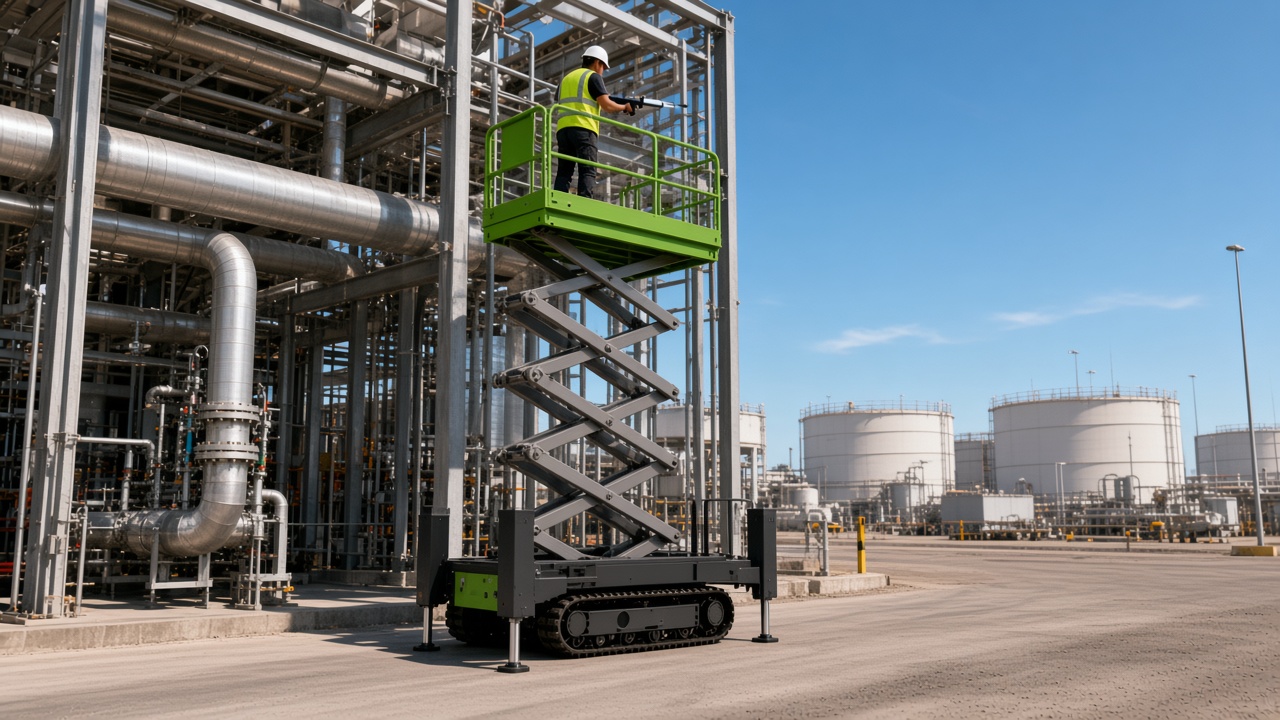

场景十四：装置区外围 · 管廊检修
产品册没有防爆证书。这一幕只对应装置区外围的普通高空检修，不进入防爆分区，也不使用易燃介质。

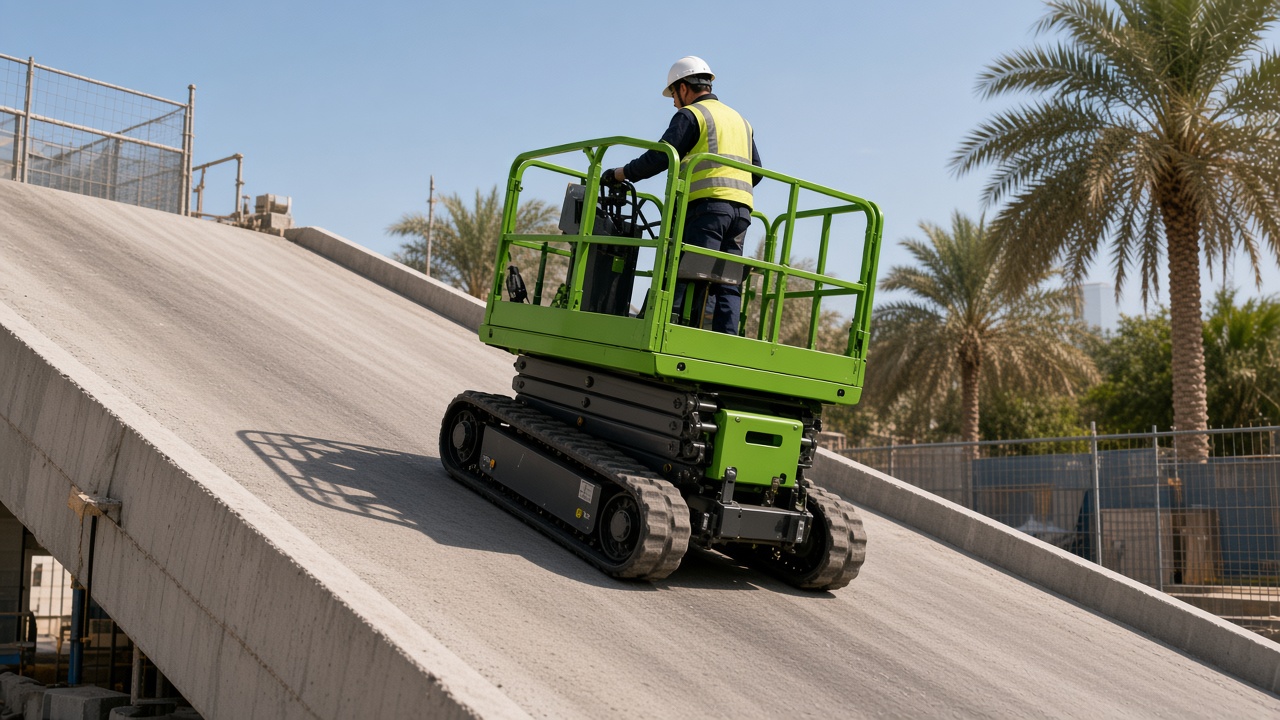

场景十五：坡道爬坡 · 收藏行驶
手册规定起升状态行驶速度为 0。爬坡演示必须在收藏状态进行。ZS1216C、ZS0612C、ZS0610C 最大爬坡能力 30%，ZS0508C 为 25%。

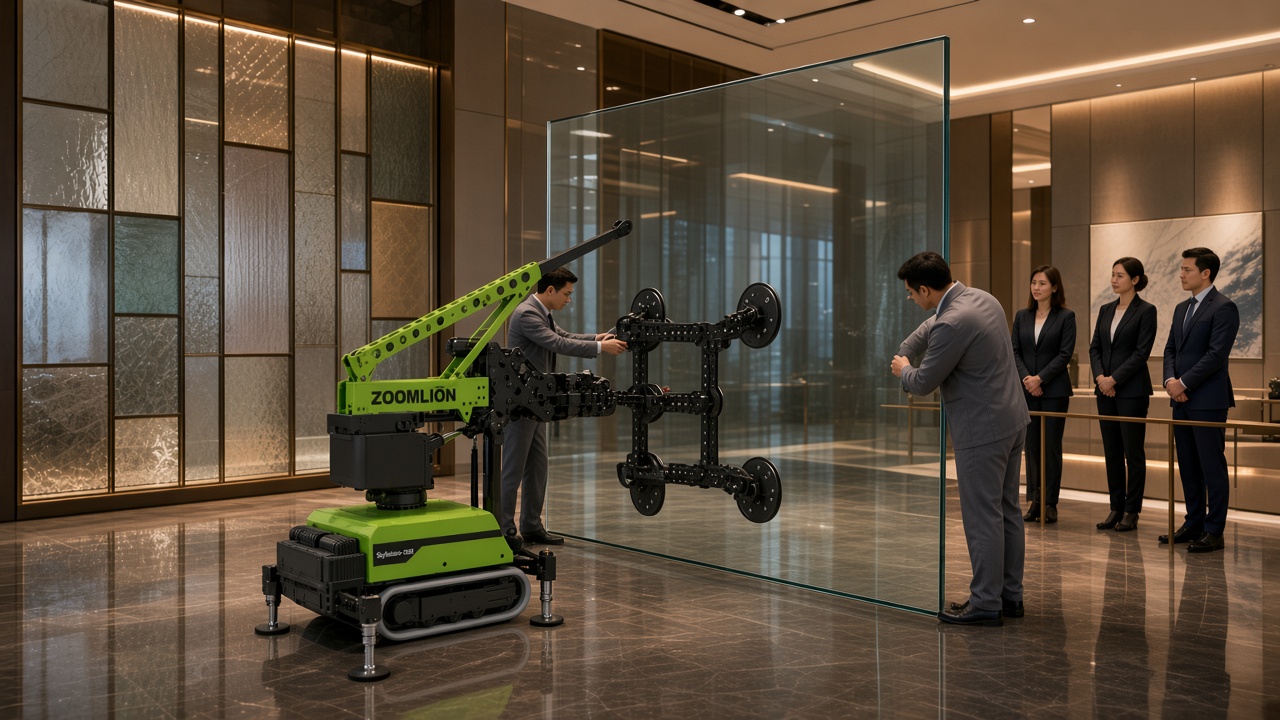

场景十六：大面板吸盘 · 超宽玻璃
大面板吸盘是选配，与标准 8 × Φ350 mm 吸盘、曲面吸盘分开演示。观众仍在围栏外。
行业对照
下表只列产品册参数能对上的行业。没有参数的行业不画、不承诺。
| 行业 | 产品册依据 | 图 | 边界 |
|---|---|---|---|
| 幕墙、门窗安装与维保 | 吸盘、吊装、剪叉打胶 | 图 2、3、6 | 室内净高须确认 |
| 钢结构 | 履带、一键调平、室外 2 人、爬坡 30% | 图 11、15 | 爬坡时平台必须收藏 |
| 龙骨与框料 | 选配龙骨夹爪 | 图 12 | 与玻璃吸盘分开演示 |
| 曲面与大板玻璃 | 选配曲面吸盘、大面板吸盘 | 图 7、16 | |
| 仓储与交付 | 高位取料、玻璃转运 | 图 4 | |
| 高层楼宇进场 | 通过宽度 0.83 米，可进电梯 | 图 5 | |
| 设备租赁 | 远程监控、GPS | 图 9 | |
| 装置区外围 | 普通高空作业 | 图 14 | 无防爆证书，不进防爆区 |
| 海湾室外工地 | 室外作业、履带 | 图 13 | 无温度上限，不是温度认证 |
| 成品室内精装 | 无痕履带、锂电、零排放、无噪音 | 图 17 | |
| 机电安装 | 选配导气管至平台、AC 电源至平台 | 图 18 | |
| 轨交车站 | 室内作业、选配平台工作灯 | 图 19 | |
| 航站楼 | 室内大空间、静音电动 | 图 20 | |
| 未硬化场地 | 低接地压力、越障 | 图 21 | 行驶时平台收藏 |
| 不纳入 | 产品册没有对应参数 | — | 防爆区内作业、冷库、船舶、矿山、光伏 |

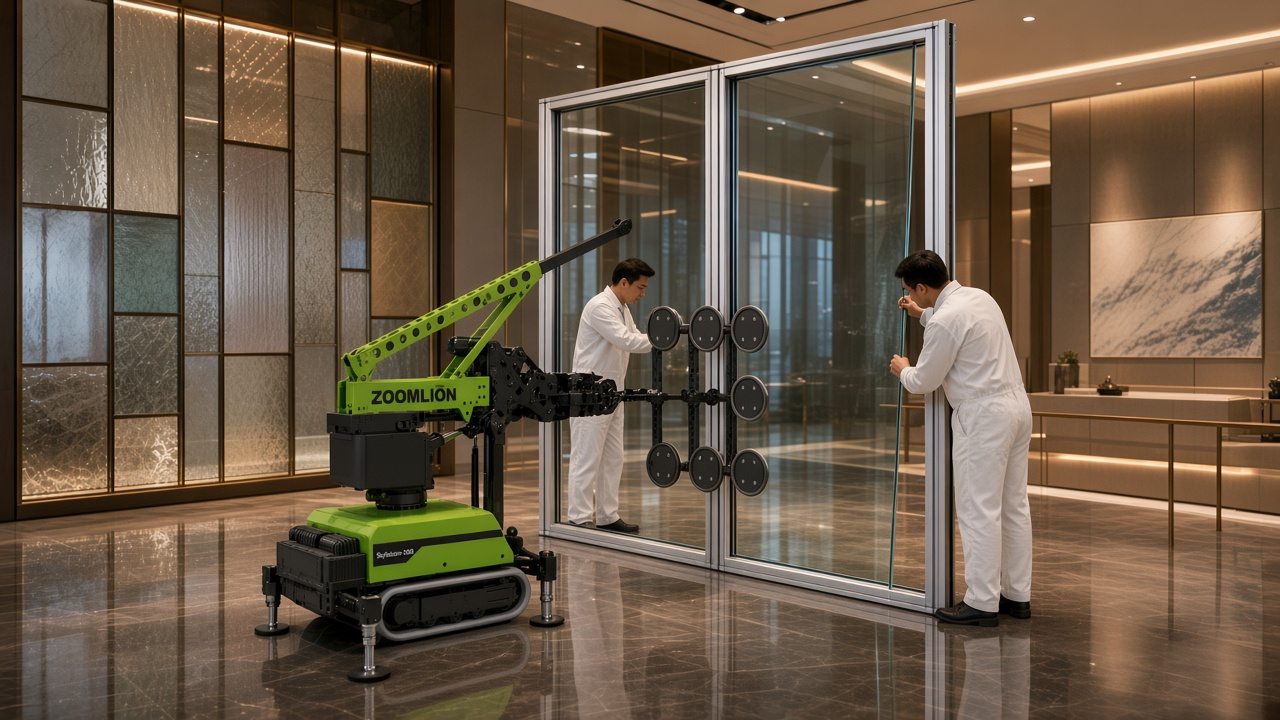

场景十七：成品室内 · 酒店精装
SR-V800 为锂电驱动，零排放、无噪音，灰色无痕橡胶履带室内外通用，收臂后可进电梯。这一幕对应酒店、商场等已完工地面上的玻璃安装，不与工地场景重复。

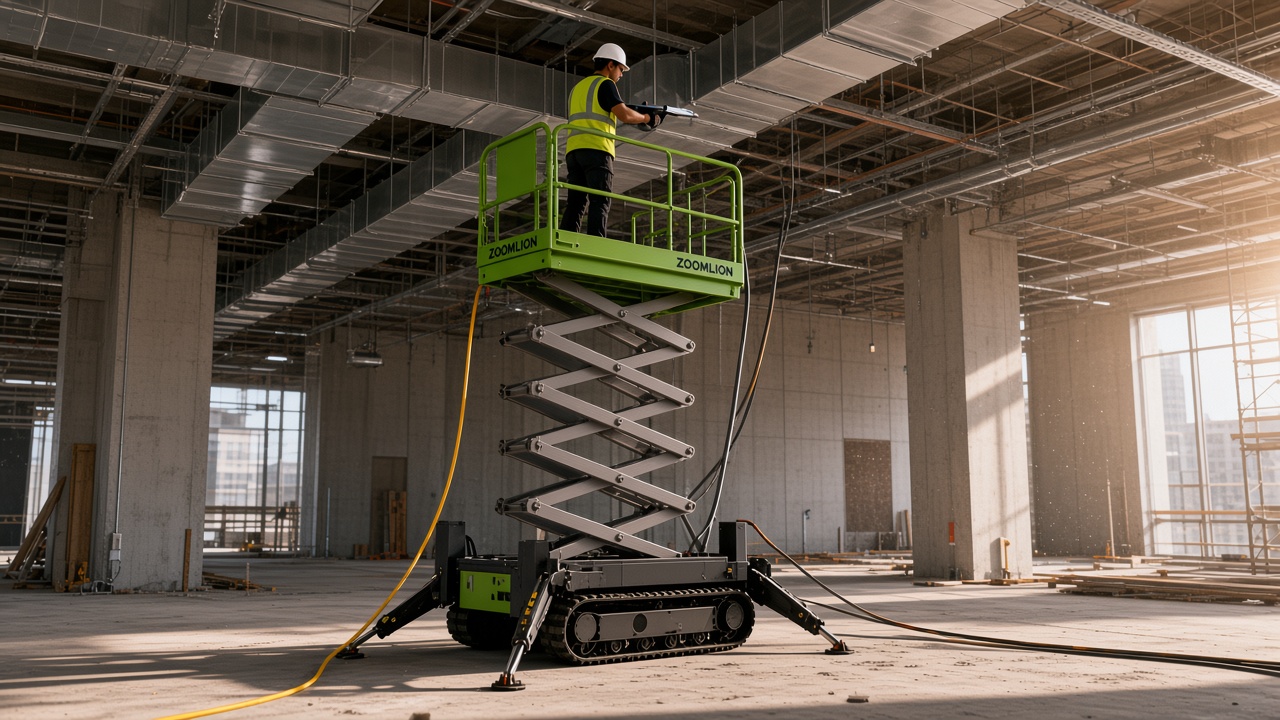

场景十八：机电安装 · 风管与电源
选配功能包括导气管至平台、AC 电源至平台和平台工作灯。机电安装用这些接口带动气动工具和电动工具，不另接临时发电机。

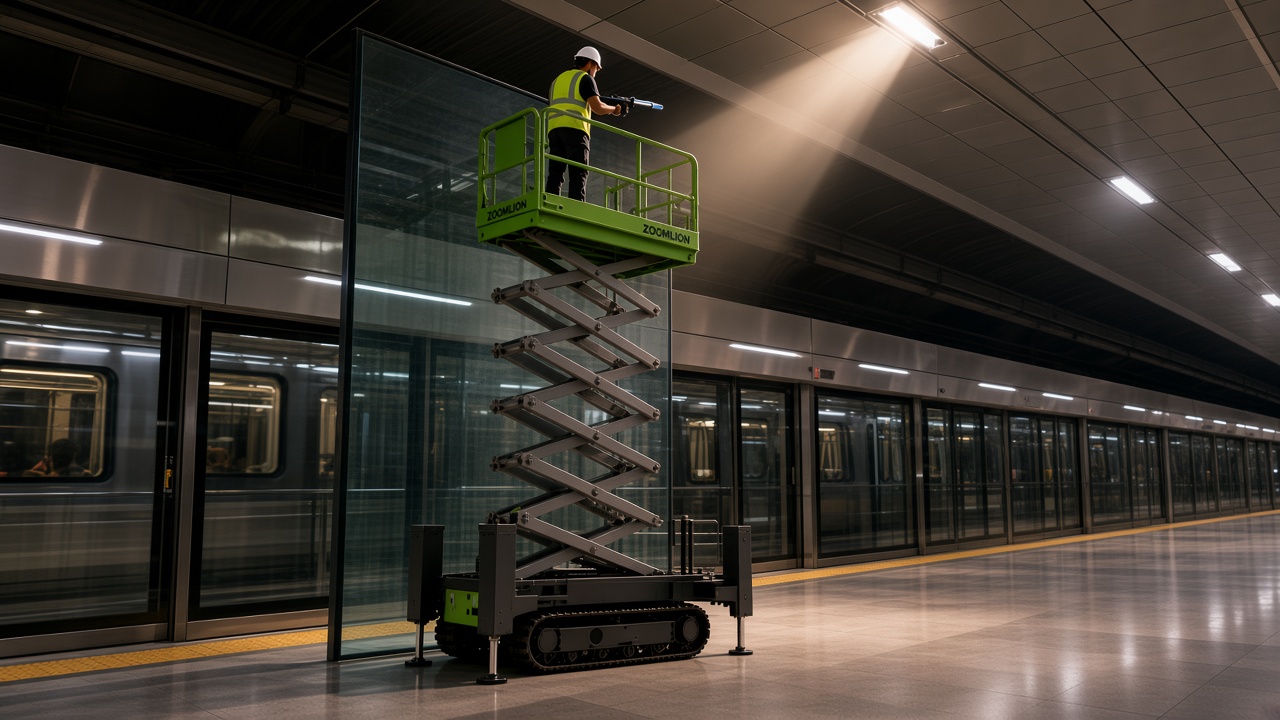

场景十九：轨交车站 · 夜间检修
车站夜间作业使用选配平台工作灯，锂电设备没有尾气。站台边缘和行车限界须按地铁管理方的动火与占道规定执行，展厅画面只说明设备关系。

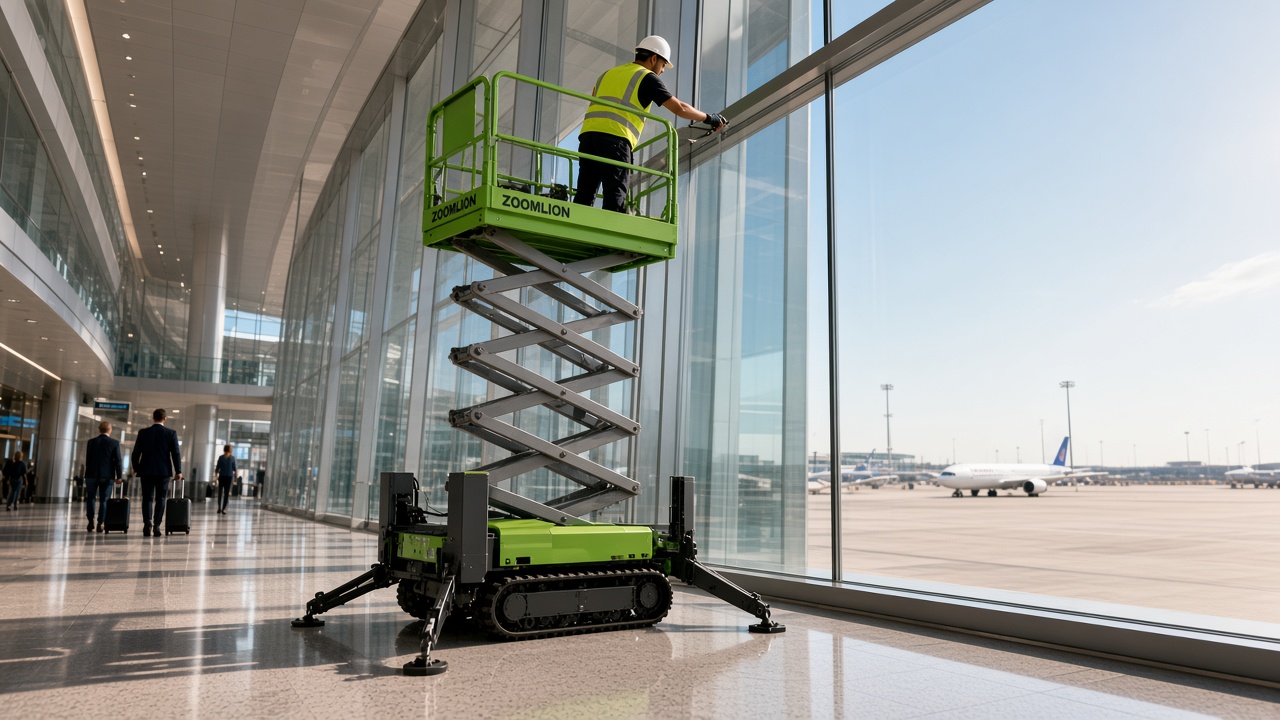

场景二十：航站楼 · 高侧窗维保
航站楼净高高、地面已完工、对噪音和排放敏感，对应室内大空间里的静音电动剪叉。大型号是否能在该净高内升起，仍以现场净高和参数表为准。

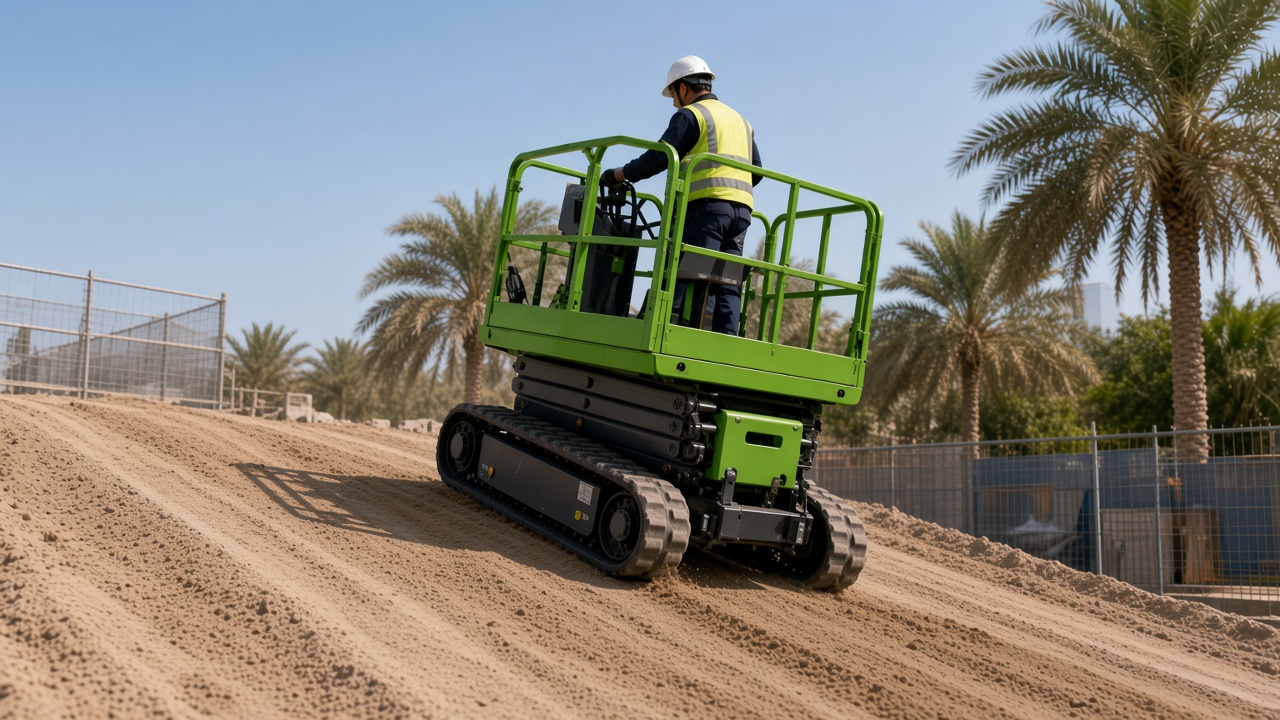

场景二十一：未硬化场地 · 低接地压力
橡胶履带的产品要点是接地压力小、越障能力强。松软地面上只做收藏状态行驶；升起作业前须支腿着在承重面上，不能把沙地承重当成已验收。
03展陈要点Display Notes
| 项目 | 建议 |
|---|---|
| 室内净高 | ZS0612C 升至最大工作高度约 7.8 米，室内演示须确认展区净高；ZS1216C 只在室外升起 |
| 地面承重 | ZS1216C 整机 3,850 kg，SR-V800 吊装满载时须按作业曲线核定支腿压力；展区地面须核对承重 |
| 玻璃演示 | 使用钢化或夹胶安全玻璃；演示区设隔离围栏，SR-V800 遥控操作，观众在围栏外 |
| 幕墙样板段 | 约 4 米高、两跨的铝框单元，留一格用于反复安装演示；可与基地内的铝型材、玻璃展区合作制作 |
| 充电 | 剪叉 24V/48V 充电器，SR-V800 24V 锂电，展区预留充电位与插座 |
| 远程平台 | 展区屏幕展示远程监控与租赁管理平台，对应海湾设备租赁商的车队管理需求 |
| 物流 | 霍尔木兹海峡航运受阻期间，整机按 FOB 中国港口成交，经海峡外港口卸货后陆运至迪拜工业城 |
说明： 二十一张图为展陈场景效果，不是现场照片，也不是施工图。设备外形参照中联重科产品手册。剪叉的升起高度以参数表为准。图 13 不是温度认证，图 14 不是防爆认证。防爆区内作业、冷库、船舶、矿山和光伏不在本册范围内。
